X43
Технические характеристики
Длина до:
1970
Ход до:
2026
Вес до:
20,7
Типоразмер:
43
Код:
X
Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики.

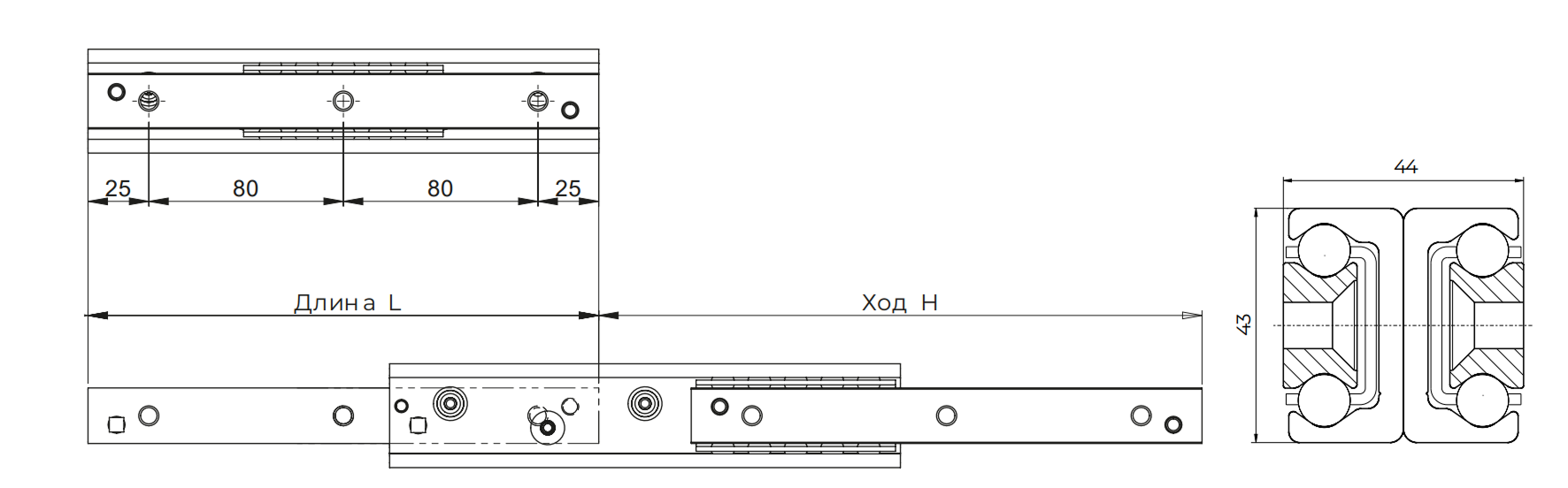

Размеры X43
| Тип | Размер | Длина L [мм] |
Ход H [мм] |
Грузоподъемность для пары рельс C0rad [N] |
Грузоподъемность для пары рельс C0ax [N] |
Кол-во отверстий |
Вес одной направляющей (кг) |
|---|---|---|---|---|---|---|---|
| X | 43 | 210 | 246 | 1210 | 848 | 3 | 2,2 |
| 290 | 316 | 2228 | 1560 | 4 | 3,0 | ||
| 370 | 416 | 2600 | 1820 | 5 | 3,9 | ||
| 450 | 486 | 3656 | 2558 | 6 | 4,7 | ||
| 530 | 556 | 4750 | 2868 | 7 | 5,6 | ||
| 610 | 626 | 5868 | 2600 | 8 | 6,4 | ||
| 690 | 726 | 6182 | 2192 | 9 | 7,2 | ||
| 770 | 796 | 6110 | 2032 | 10 | 8,1 | ||
| 850 | 866 | 5694 | 1892 | 11 | 8,9 | ||
| 930 | 966 | 5012 | 1666 | 12 | 9,8 | ||
| 1010 | 1036 | 4728 | 1572 | 13 | 10,6 | ||
| 1090 | 1106 | 4476 | 1488 | 14 | 11,4 | ||
| 1170 | 1206 | 4044 | 1344 | 15 | 12,3 | ||
| 1250 | 1276 | 3856 | 1282 | 16 | 13,1 | ||
| 1330 | 1376 | 3532 | 1174 | 17 | 14,0 | ||
| 1410 | 1446 | 3388 | 1126 | 18 | 14,8 | ||
| 1490 | 1516 | 3256 | 1082 | 19 | 15,6 | ||
| 1570 | 1586 | 3134 | 1042 | 20 | 16,5 | ||
| 1650 | 1686 | 2916 | 970 | 21 | 17,3 | ||
| 1730 | 1756 | 2818 | 936 | 22 | 18,2 | ||
| 1810 | 1856 | 2640 | 878 | 23 | 19,0 | ||
| 1890 | 1926 | 2560 | 850 | 24 | 19,8 | ||
| 1970 | 2026 | 2412 | 802 | 25 | 20,7 |
| Тип | Размер | A [мм] | B [мм] | G [мм] | F | V | Вес одной направляющей (кг/м) |
|---|---|---|---|---|---|---|---|
| X | 22 | 22 | 22 | 6,5 | M4 | M4 | 2,64 |
| 28 | 26 | 28 | 7,5 | M5 | M5 | 4,04 | |
| 35 | 34 | 35 | 10 | M6 | M6 | 6,1 | |
| 43 | 44 | 43 | 13,5 | M8 | M8 | 10,5 | |
| 63 | 58 | 63 | 10,5 | M8 | — | 20,6 |
